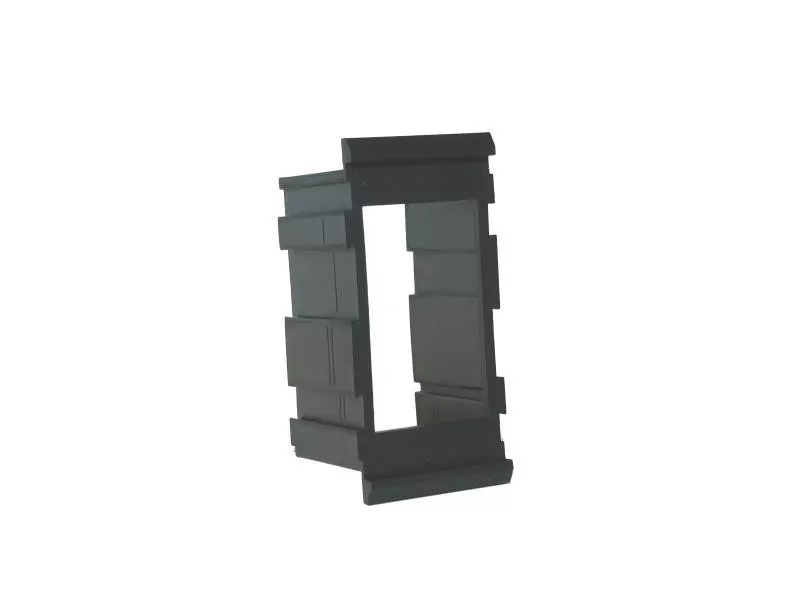

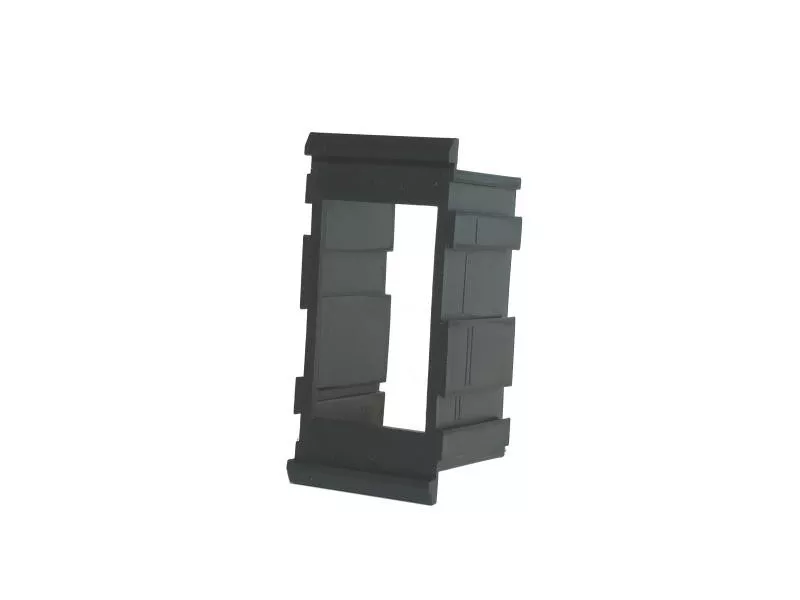

Mittel-Einbaurahmen für Talamex-Schalter.
Der Mittelrahmen dient zur Verlängerung des Schaltpanels und kann an weitere Mittelrahmen und Endrahmen angesteckt werden.
Einbaumaße:
Erforderlicher Ausschnitt am Montageplatz:
- Länge: 50 mm
- Breite (einzeln, unmontiert): 28,3 mm
- Einbautiefe (ohne Schalter): 27 mm.
Maße für Schalter-Ausschnitt im Rahmen:
- Länge: 37,2 mm
- Breite: 21,8 mm.
Rahmen-Außenmaße:
- Länge: 59,8 mm
- Breite: 28,3 mm
- Aufbauhöhe (ohne Schalter): 3,4 mm.
